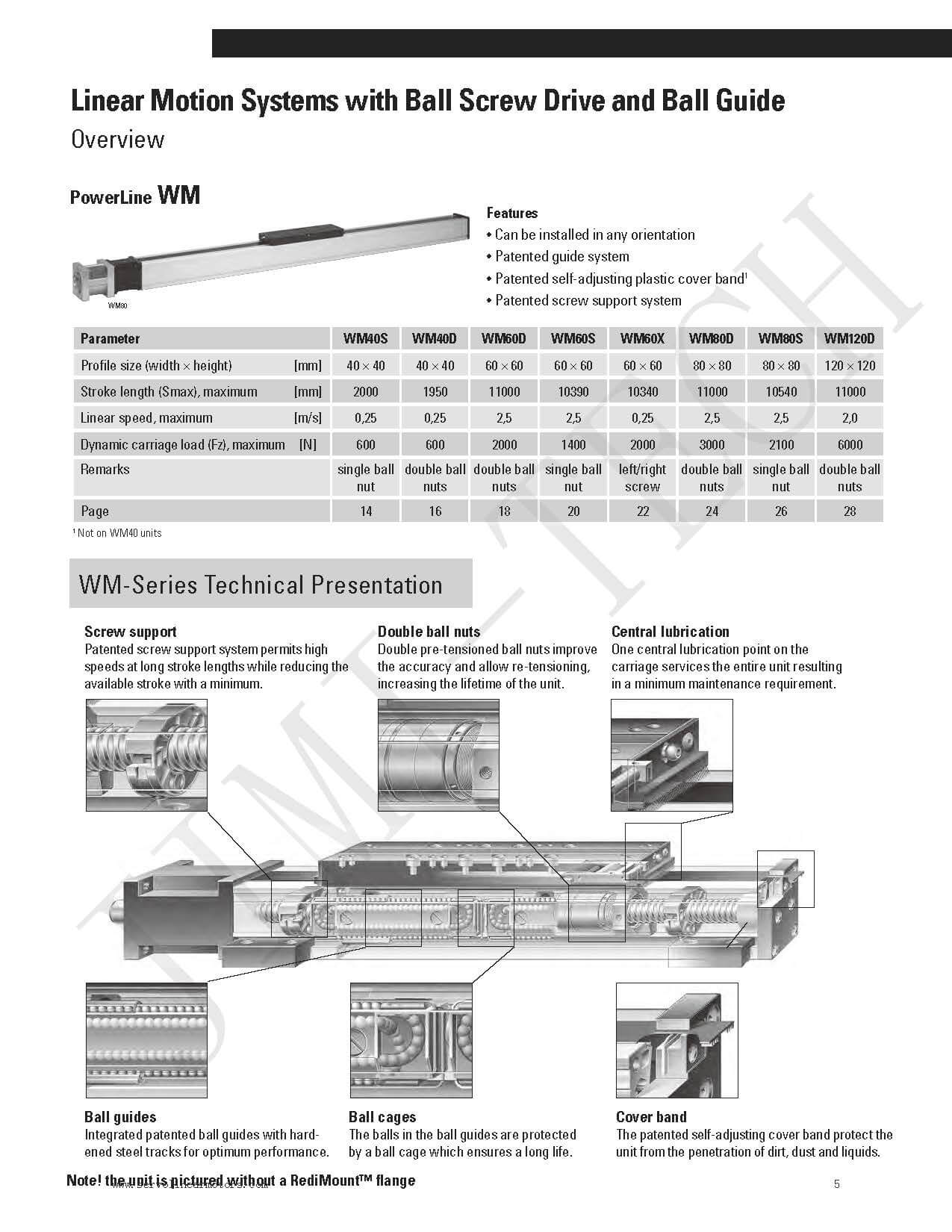

Project Description

Parameters:
Stroke length (Smax), maximum
screw lead 5, 20 mm  11000[mm]
screw lead 50 mm    5000[mm]

Total length (L tot), maximum
screw lead 5, 20 mm 12130[mm]
screw lead 50 mm 5780[mm]

Linear speed, maximum [m/s] 2,5
Acceleration, maximum [m/s2] 20
Repeatability [± mm] 0,01
Input speed, maximum [rpm] 3000
Operation temperature limits [°C] 0 – 80
Dynamic load (Fx), maximum [N] 4000
Dynamic load (Fy), maximum [N] 2000
Dynamic load (Fz), maximum [N] 2000
Dynamic load torque (Mx), maximum [Nm] 100
Dynamic load torque (My), maximum [Nm] 200
Dynamic load torque (Mz), maximum [Nm] 200
Drive shaft force (Frd), maximum 2 [N] 500
Input/drive shaft torque (Mta), maximum [Nm] 35
Ball screw diameter (d0) [mm] 20
Ball screw lead (p) [mm] 5, 20, 50
Weight
of unit with zero stroke 6,16[kg]
of every 100 mm of stroke 0,65
of each carriage 1,99
